제품 상세 정보:
결제 및 배송 조건:
|
| 감기 유형: | YWE | 홀 효과 각: | 120 Deg. 전기 각 |
|---|---|---|---|
| 광선 놀이: | 0.02mm/460g | 앤드 플레이: | 0.08mm/450g |
| 최대. 반경 방향 힘: | 플랜지에서 220N @ 20mm | 최대. 축방향 힘: | 60N |
| 절연제 종류: | b | 절연 저항: | 100MΩ min., 500VDC |
| 강조하다: | 3000 분당 회전수 전기 무브러시 모터,48VDC 무브러시 dc 전동기,3000 분당 회전수 3 단계 무브러시 DC 모터 |
||

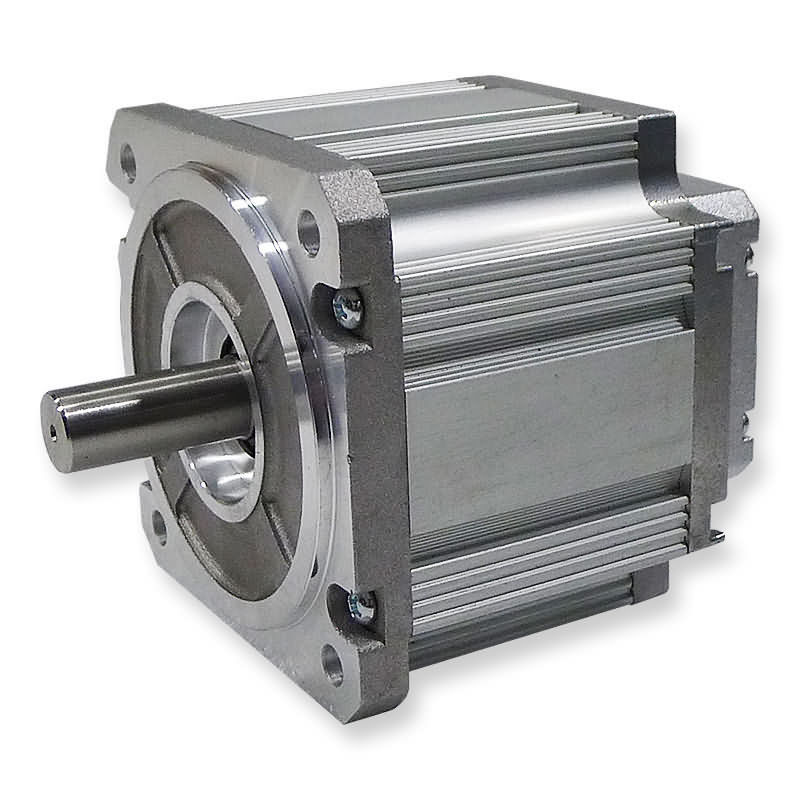

48VDC 3000 분당 회전수 최대 반경 방향 힘 220N 무브러시 E 모터
일반적인 명세
| 감기 유형 | YWE |
| 홀 효과 각 | 120 Deg. 전기 각 |
| 광선 놀이 | 0.02mm/460g |
| 앤드 플레이 | 0.08mm/450g |
| 최대. 반경 방향 힘 | 플랜지에서 220N @ 20mm |
| 최대. 축방향 힘 | 60N |
| 절연제 종류 | B |
| 절연성 힘 | 1 분 동안 500VDC |
| 절연 저항 | 100MΩ min., 500VDC |
성과 자료
| 모형 | 단위 |
90ZW3S 681230 |
90ZW3S 75A30 |
90ZW3S 88C10 |
90ZW3S 88C30 |
90ZW3S 108C10 |
90ZW3S 108C30 |
90ZW3S 136E10 |
90ZW3S 136E30 |
| 극의 수 | 8 | ||||||||
| 단계의 수 | 3 | ||||||||
| 정격 전압 | VDC | 12 | 24 | 48 | 48 | 48 | 48 | 310 | |
| 정격 속도 | RPM | 3000 | 3000 | 1000년 | 3000 | 1000년 | 3000 | 1000년 | 3000 |
| 지속적인 축사 토크 | N.m | 0.6 | 0.8 | 1 | 1 | 1.9 | 1.9 | 3 | 3 |
| 정격 토크 | N.m | 0.5 | 0.7 | 0.85 | 0.85 | 1.7 | 1.7 | 2.5 | 2.5 |
| 정격 출력 | W | 157 | 220 | 89 | 267 | 178 | 534 | 262 | 785 |
| 최고봉 토크 | N.m | 1.5 | 2.1 | 2.55 | 2.55 | 5.1 | 5.1 | 7.5 | 7.5 |
| 봉우리 전류 | A | 50.4 | 70.5 | 7.9 | 21.4 | 16.9 | 42.8 | 4 | 9.7 |
| 토크 불변의 것 | Nm/A | 0.03 | 0.03 | 0.324 | 0.119 | 0.302 | 0.119 | 1.89 | 0.77 |
| 뒤 E.M.F | V/KRPM | 3.15 | 3.15 | 34.3 | 12.6 | 32 | 12.6 | 200 | 81.5 |
| 회전자 관성 | Kg.c㎡ | 0.6 | 0.8 | 1.2 | 1.2 | 1.8 | 1.8 | 2.65 | 2.65 |
| 몸 길이 | mm | 68 | 75 | 88 | 88 | 108 | 108 | 136 | 136 |
| 전압 범위 | VDC | 12~90 | 12~170 | 24~310 | 24~310 | 24~310 | 24~310 | 24~310 | 24~310 |
| 속도 범위 | RPM | 1000~3000 | |||||||
| 무게 | Kg | 1.4 | 1.7 | 2.1 | 2.1 | 2.6 | 2.6 | 4.1 | 4.1 |
묘사
무브러시 DC 모터는 사무용품, 펌프, 직물 기계 및 매우 더 많은 것과 같은 가지가지 신청에서 널리 이용됩니다.
신청:
주문화 선택권
주문 갱구 & 설치 세부사항:
모든 모터는 싱글 혹은 더블 끝난 갱구로, 더 짧고 더 긴 갱구, 뿐 아니라 다른 많은 수정 요청에 공급될 수 있습니다. 주문 플랜지 및 다른 설치 세부사항은 또한 고려될 수 있습니다.
인코더:
모든 모터는 다양한 인코더 선택권 및 해결책으로 요청에 공급될 수 있습니다.
브레이크:
모든 모터는 손 방출의 유무에 관계없이 전자기 주차 브레이크로, 공급될 수 있습니다.
케이블 하네스:
모든 모터는 연결관의 유무에 관계없이 주문 케이블 하네스 및 또는 특별한 도선으로 요청에 공급될 수 있습니다
